防火設備仕様アルバード

トップページ > 製品ラインナップ > 防火設備仕様アルバード

防火、準防火地域でも隣地境界線や道路中央線からの距離を気にせず設置が可能です。

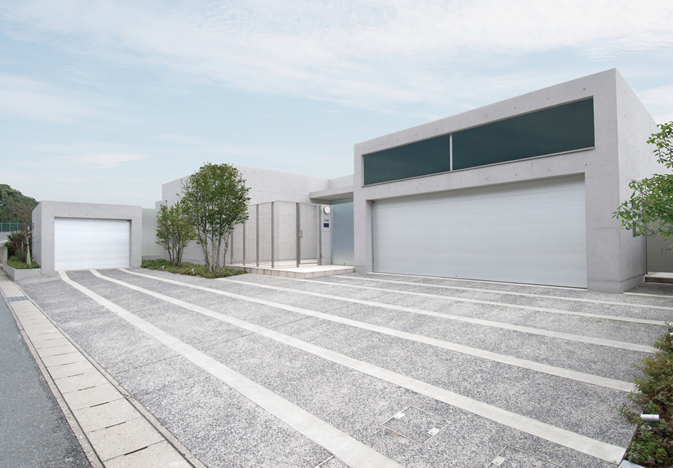

ドアを閉めると建物と一体化した美しいフラットな面を構成します。
重厚感があり、アルミ素材はサビに強く、耐候性にも優れます。

防火設備認定品 認定番号 EC-0207

防火

防火地域などの外壁開口部に設ける準遮炎性能を有する防火設備

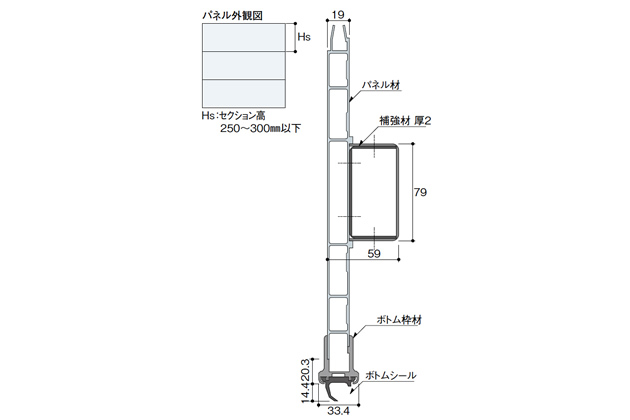

構造(オプション)

構造
開口部の四方及び裏面の補強材など、炎の燃え抜けを防ぐための特殊加工が施されており、外部からの延焼を20分間おさえる機能を有しています。

対象

・耐火建築物・準耐火建築物以外の建築物
・地階を除く階数が2以下かつ延べ面積が500㎡以下の建築物

カラー

標準色

 />シルバー

シルバー

ステンカラー

ステンカラー

※指定色塗装は不可です。
※アルミ製パネルの特性上、表面処理のばらつき(濃淡)や形状ごとのダイスマーク(パネルの線模様)に違いがあるため、設置した製品の各パネルには色調の違いが出ることがあります。また、見る角度や設置時の角度によっても色調の違いが発生します。これはアルミ製パネルの特性であり、異常ではありません。

安全性

万一、ドアに障害物が当たっても、二重三重の安全装置があなたを守ります。

手動切替装置

手動切替装置

モーターは停電などの場合、簡単な操作で手動開閉できる切替装置付きです。

過負荷検知装置(電動機内蔵)

過負荷検知装置(電動機内蔵)

ドアが降下中に障害物などに当たるなど高い負荷を感知した場合、過負荷検知装置が作動し、自動的に反転し停止します。

光電センサ

光電センサ

開口部に設置された光電管により、ドアが降下中に人などが光軸を遮った場合作動して、ドアは反転し全開します。
※2段式光電センサも対応可能です。

基本仕様

ドア厚 19mm
パネル材質 アルミ押出形材
枠材 アルミ押出形材
操作方式 電動式(停電時手動切替装置装備)
ドア開閉速度 約8秒/M
障害物検知装置 過負荷検知装置(電動機に内蔵)
光電センサ 標準装備

※外部手動切替キーの設置は不可です。(オーバードアー以外の出入口を必ず設置ください)
※外観、仕様は改良のため予告なく変更することがありますのでご了承ください。

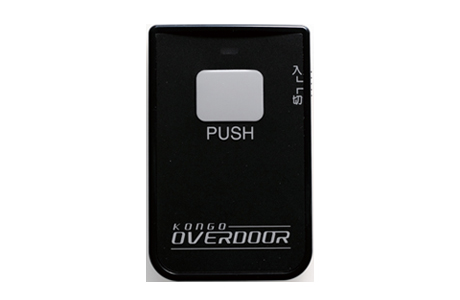

●リモコン(標準装備)

リモコン(標準装備)

※ドア3&4台用、薄型タイプはオプションです。

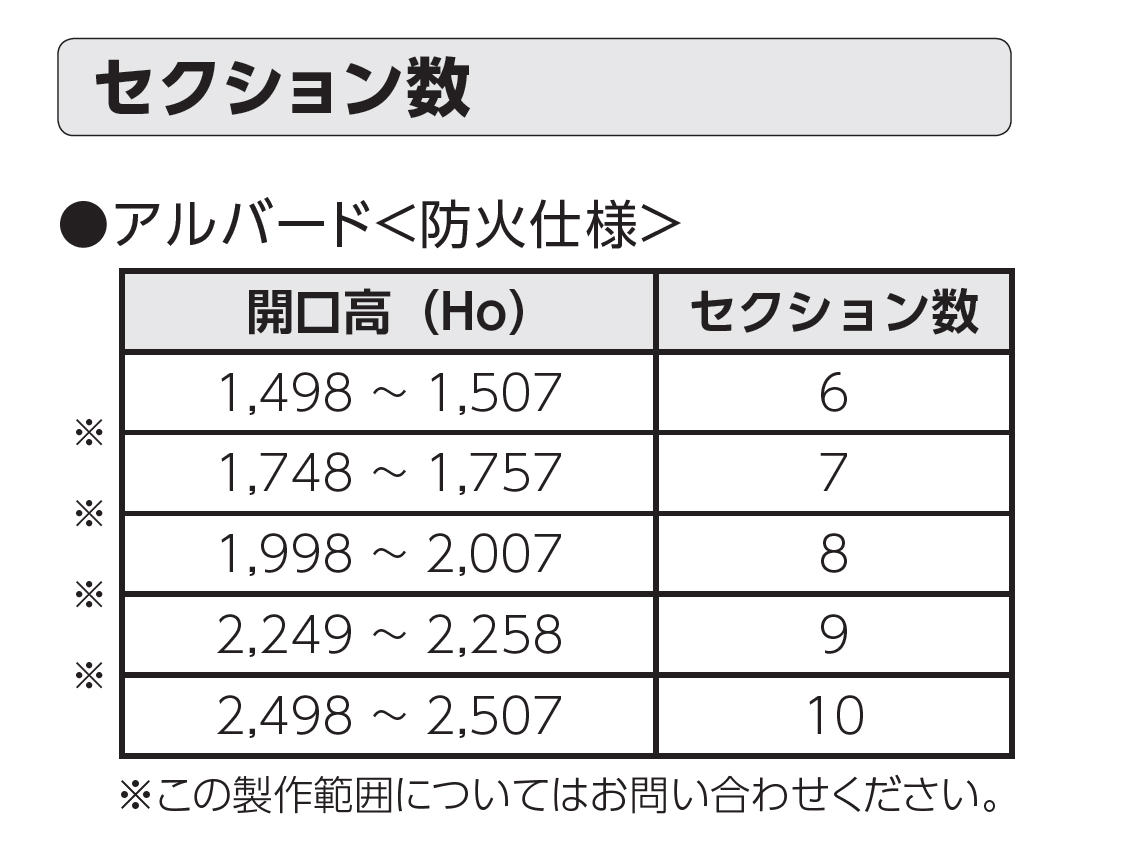

製作範囲

開口寸法(幅) Wo 3,490mm まで
開口寸法(高) Ho 2,500mm まで

※両サイドのドアのかぶり+70mmずつ、トップのドアかぶり+12mm。
※ドアサイズ・重量により、電動機及び袖壁、下がり壁の寸法が変わります。お問い合わせください。

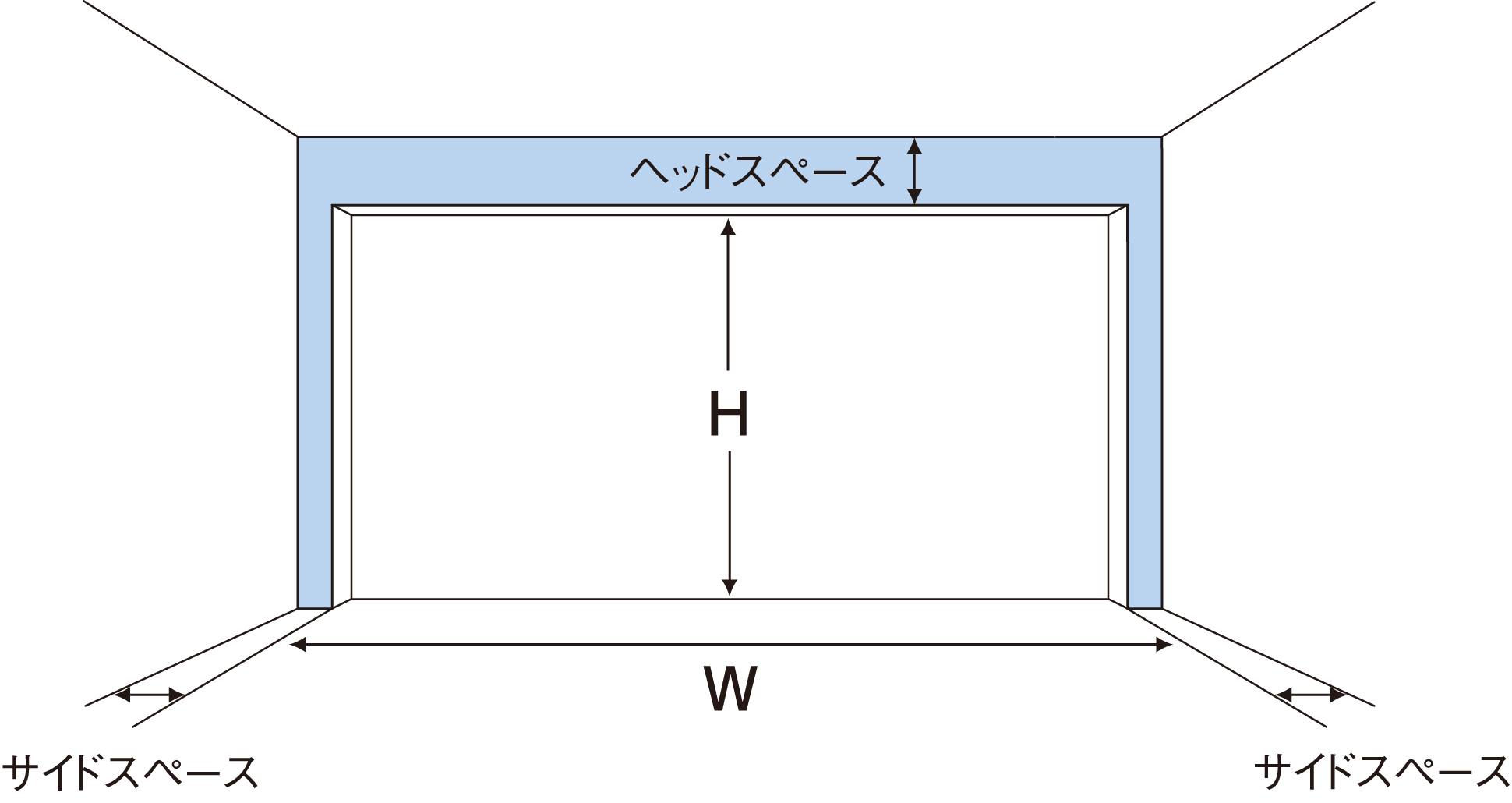

施工必要スペース

収納形式 ヘッドスペース サイドスペース 格納奥行*1*2
スタンダード形 350 170 3750
4100

*1上段:開口高=2100まで 下段:開口高=2101~2400以内

*2開口高2401~3000をご希望の場合は当社までご相談ください。

内面図
内面図
