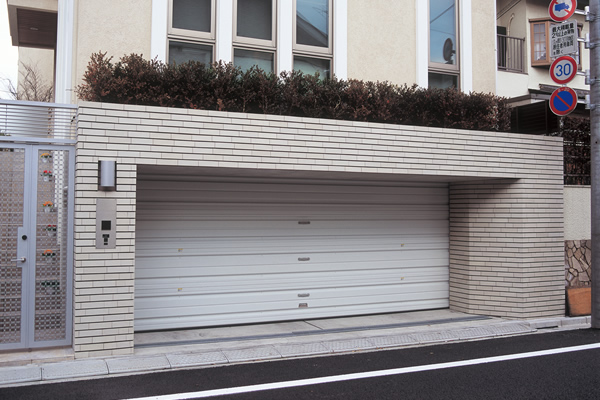

防火設備仕様ロールバード(スチール)

トップページ > 製品ラインナップ > 防火設備仕様ロールバード(スチール)

高強度カラー鋼板(0.8mm)を使用。
メッキ下地の上に白色の焼付塗装を施し、念入りな仕上げ処理をすることで耐久性を高めています。
腐食の影響を受けやすいドアの下部には専用のホルダー材やクッション材を取りつけることによりサビを防ぎ、気密性を高めています。
大開口まで対応可能です。

建築基準法施行令第109条の2に基づいた防火設備

防火

平成12年建設省告示1360号第1項2に該当する構造による

構造

構造
鉄製で厚さが0.8mm以上、1.5mm未満のもの

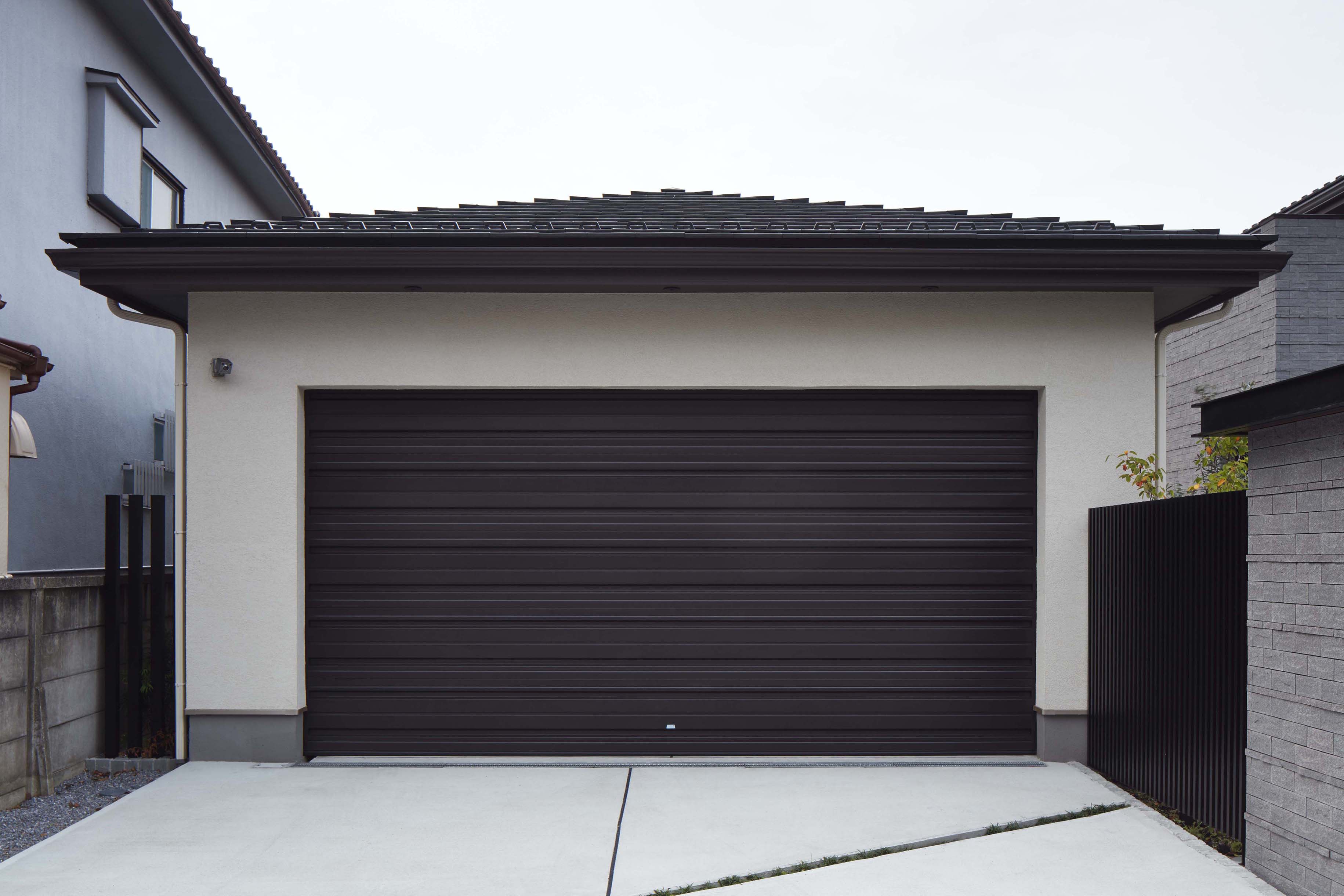

カラー

標準色

ホワイト

ホワイト

※他のカラーはオプションにて可能です。

安全性

万一、ドアに障害物が当たっても、二重三重の安全装置があなたを守ります。

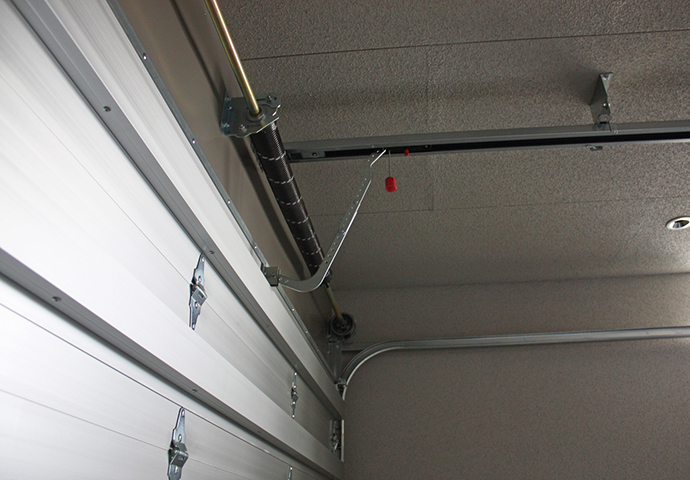

手動切替装置

手動切替装置

モーターは停電などの場合、簡単な操作で手動開閉できる切替装置付きです。

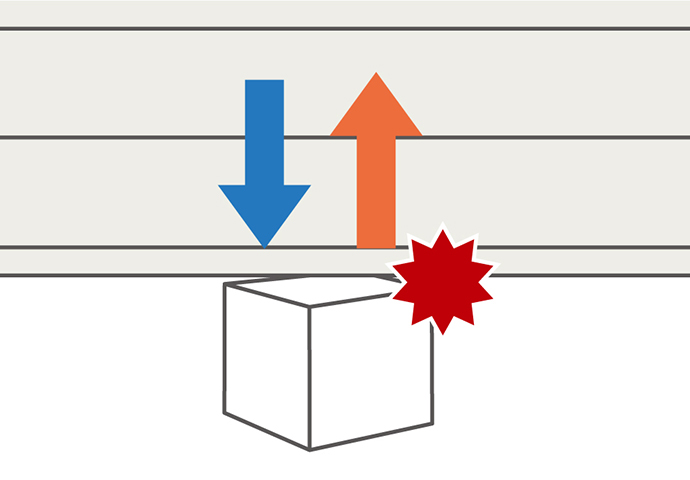

過負荷検知装置

過負荷検知装置(電動機内蔵)

ドアが降下中に障害物などに当たるなど高い負荷を感知した場合、過負荷検知装置が作動し、自動的に反転し停止します。

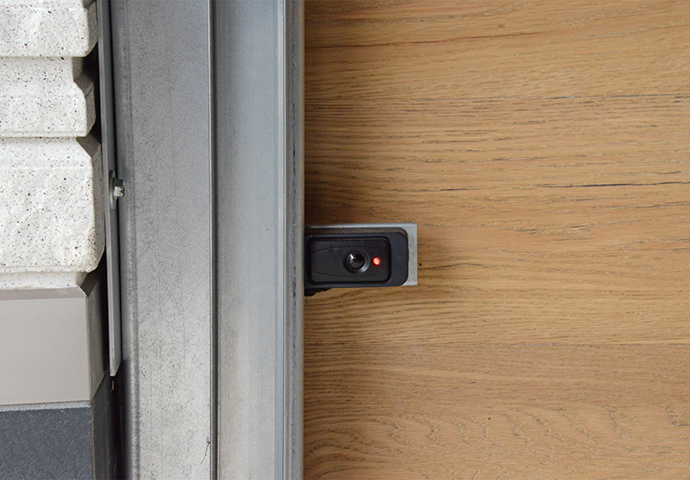

光電センサ

光電センサ

開口部に設置された光電管により、ドアが降下中に人などが光軸を遮った場合作動して、ドアは反転し全開します。
※2段式光電センサも対応可能です。

※設置についてのご注意
オーバードアー以外の出入口を設置する必要がありますが、設置できない場合は、手動切替キー(有償オプション)をご注文ください。故障時などにドアを開けることができなくなる可能性があります。

基本仕様

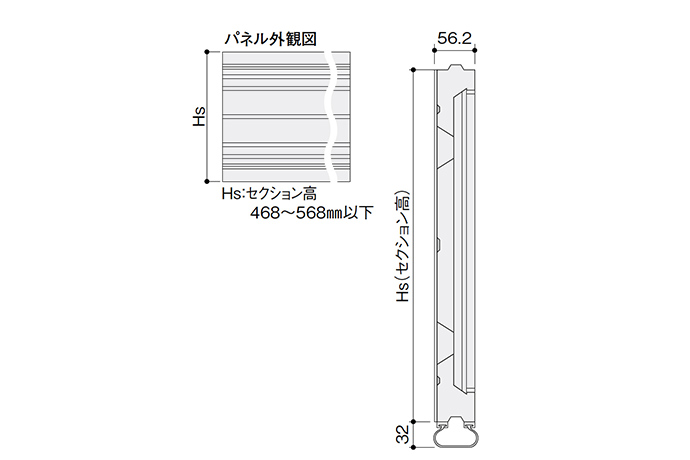

ドア厚 56.2mm
パネル材質 高強度カラー鋼板
枠材 スチール曲げ加工
操作方式 電動式(停電時手動切替装置装備)
ドア開閉速度 約8秒/M
障害物検知装置 過負荷検知装置(電動機に内蔵)
光電センサ 標準装備

※外観、仕様は改良のため予告なく変更することがありますのでご了承ください。

●リモコン(標準装備)

リモコン(標準装備)

※ドア3&4台用、薄型タイプはオプションです。

製作範囲

開口寸法(幅) Wo 8,000mm まで
開口寸法(高) Ho 3,000mm まで

※開口高製作不可範囲:1,719mm~1,847mm、2,287mm~2,316mm。

施工必要スペース

収納形式 ヘッドスペース *3 サイドスペース 格納奥行*1*2
スタンダード形 450(500) 150 3750
4100
ローヘッド形 300(350) 200 3900
4250

*1上段:開口高=2100まで 下段:開口高=2101~2400以内

*2開口高2401~3000をご希望の場合は当社までご相談ください。

*3( )寸法は、重量用電動機(ドア重量260kg超~300kg以下)の場合です。

内面図
内面図
