スイングバード

トップページ > 製品ラインナップ > スイングバード

シンプルなパネルドアが天井に沿って軽やかに素早くスイングアップ。
まるで洋画のワンシーンを思い出させる伝統的なスイングドアは、開閉速度の速さと動作音の静かさがガレージの原点を意識させてくれる。
軽快なアルミタイプ、風格のあるウッドタイプからお選びになれます。

スイングバードの特長

スイングアップドア

スイングアップドア

一枚ドアが天井に沿って跳ね上がる動きのスイングアップタイプ。
軽やかに素早く開閉します。

カラー

アルミタイプ(エンボスホワイト)

アルミタイプ(エンボスホワイト)

ウッドタイプ(横目地)

ウッドタイプ(横目地)

アルミタイプ



ホワイト(エンボス)

ホワイト(エンボス)

ブロンズ(エンボス)

ブロンズ(エンボス)

シルバー(フラット※1)

シルバー(フラット※1)

ブロンズ(フラット※1)

ブロンズ(フラット※1)

※1 フラット(シルバー、ブロンズ)はオプションです。

※2 木目調についてはダイノックフィルムシート貼り加工(オプション)をご用意しています。

ウッドタイプ

改正建築基準法・シックハウス対応F☆☆☆☆設定

●参考塗装色(バトン)

ライトオーク

ウォールナット

ダークオーク

オーク

ウォルナット

ダークブラウン

エボニー

ナチュラルブラウン

マホガニー

パイン

ナチュラル

ブラック

チーク

ホワイト

ドリフトウッド

ミディアムブラウン

ライトオーク

ライトオーク

レッドオーク

レッドオーク

※天然木を使用しているため、木目や生地の違いにより塗装のムラなどが生じることがあります。また、若干の反り・割れ・腐食などが起こり得ることをご了承ください。

他のカラーもご用意できます。詳しくはご相談ください。

安全性

万一、ドアに障害物が当たっても、二重三重の安全装置があなたを守ります。

手動切替装置

手動切替装置

モーターは停電などの場合、簡単な操作で手動開閉できる切替装置付きです。

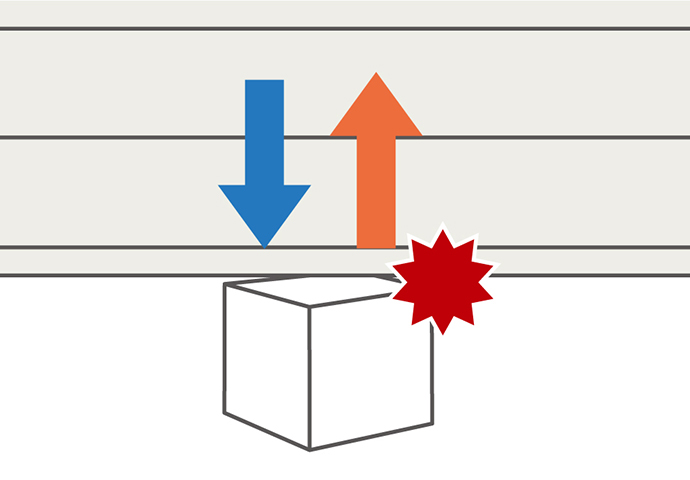

過負荷検知装置(電動機内蔵)

過負荷検知装置(電動機内蔵)

ドアが降下中に障害物などに当たるなど高い負荷を感知した場合、過負荷検知装置が作動し、自動的に反転し停止します。

光電センサ

光電センサ

開口部に設置された光電管により、ドアが降下中に人などが光軸を遮った場合作動して、ドアは反転し全開します。
※2段式光電センサも対応可能です。

※設置についてのご注意
オーバードアー以外の出入口を設置する必要がありますが、設置できない場合は、手動切替キー(有償オプション)をご注文ください。故障時などにドアを開けることができなくなる可能性があります。

基本仕様

  アルミタイプ ウッドタイプ
パネル材質 カラーアルミ 米松、米杉、米栂
枠材 アルミ押出形材
操作方式 電動式(停電時手動切替装置装備)/手動式
ドア開閉速度 約8秒/M
障害物検知装置 過負荷検知装置(電動機に内蔵)
光電センサ 標準装備

※外観、仕様は改良のため予告なく変更することがありますのでご了承ください。

●リモコン(標準装備)

※ドア3&4台用、薄型タイプはオプションです。

製作範囲

●アルミタイプ

開口寸法(幅) Wo 5,000mm まで
開口寸法(高) Ho 2,400mm まで

※W4,000mm以上はH2,100mmまで。
※W寸法によりH寸法は異なります。

●ウッドタイプ

開口寸法(幅) Wo 3,000mm まで
開口寸法(高) Ho 2,400mm まで

※W寸法によりH寸法は異なります。

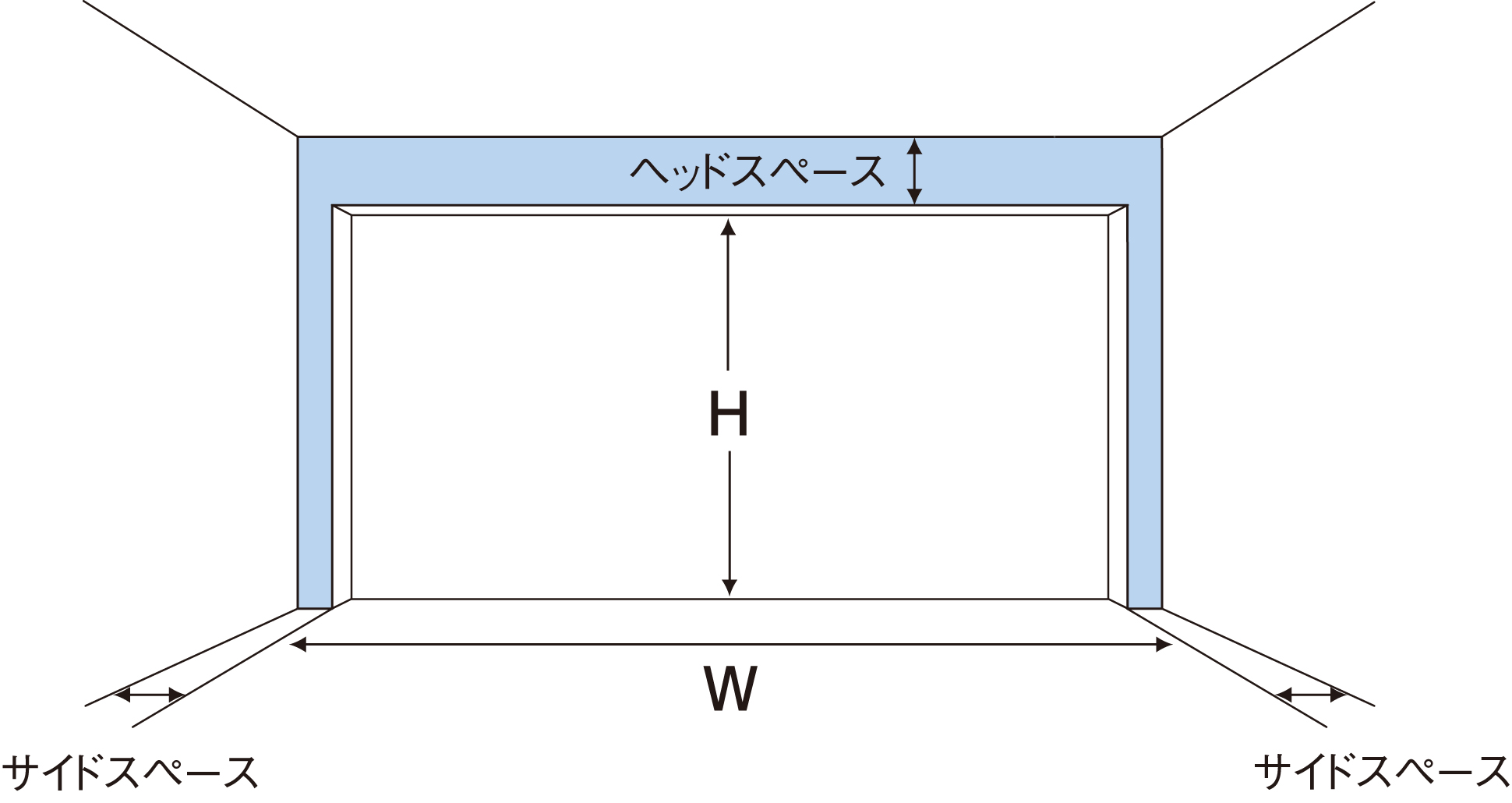

施工必要スペース

操作方法 ヘッドスペース サイドスペース 格納奥行きスペース:開口高(Ho)2100まで*
( )内はHo=2101~2400用
手動式 100 100 2100(2400)
電動式 150 100 3750(4100)

*格納奥行きスペースはモーター調整スペースを含みます。

●ドア収納スペースおよび作動スペース内には電灯などの障害物を設置しないでください。

内面図
内面図

施工事例

アーチ型キットガレージとスイングドアがコラボ

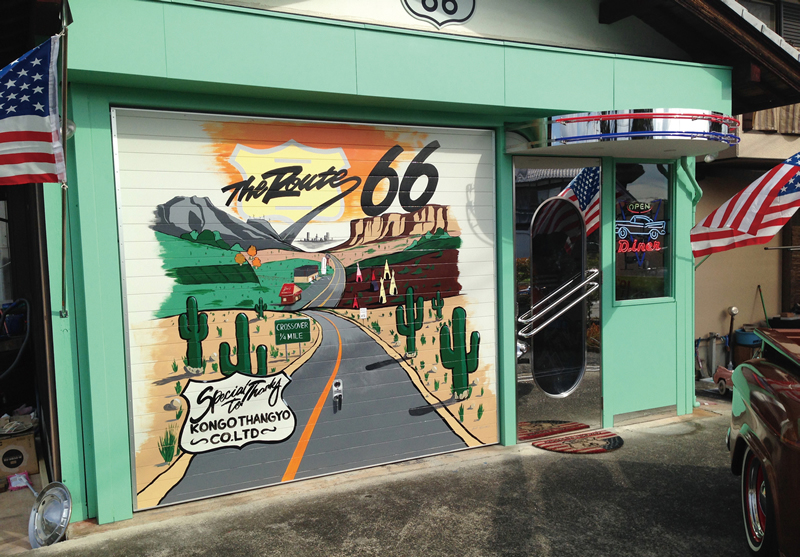

50’sアメリカンダイナー風にガレージをリノベーション

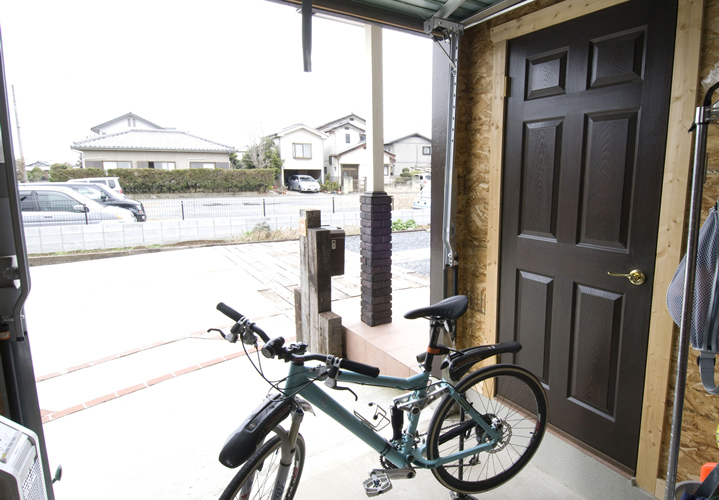

ガレージの主役は大切な自転車たち
