ロールバード

トップページ > 製品ラインナップ > ロールバード

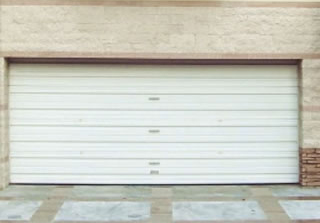

クルマ3台の大型ガレージにも対応し、軽くてサビや潮風にも強いアルミパネル。防火仕様もあり、耐久性とコストパフォーマンスに優れたスチールパネル。さらにFRPタイプは、採光性に優れた素材で、ガレージに柔らかな光が射し込みます。

ロールバードの特長

サビに強い

サビに強い(アルミ)

軽くてサビにも強く、潮風にも安心。擦り傷などが目立ちにくいエンボス仕上げ。

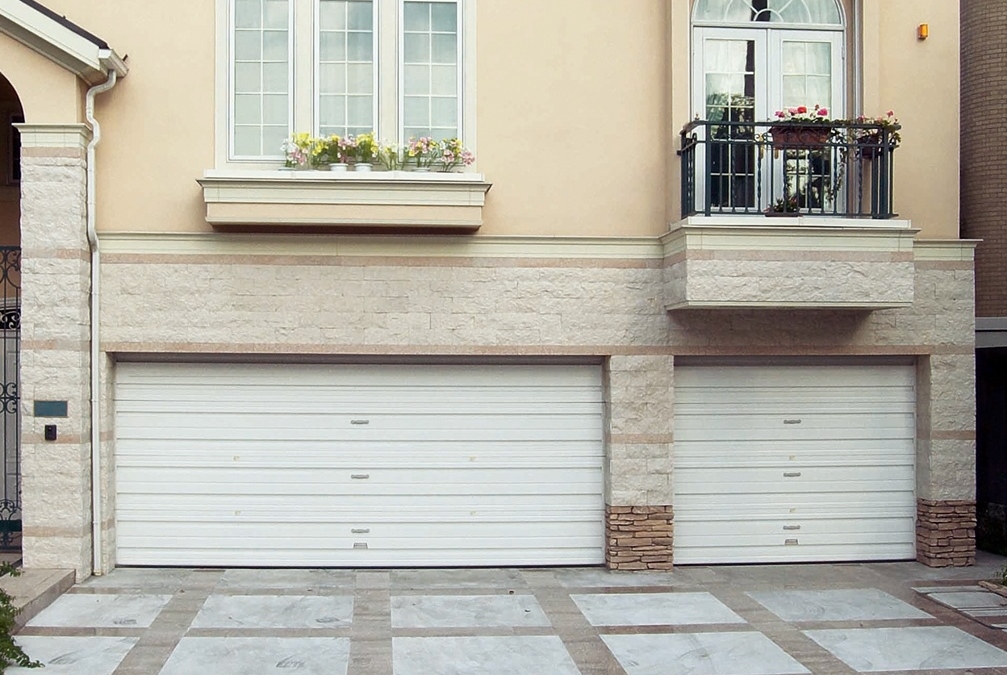

ワイド開口に対応

ワイド開口に対応(アルミ)

幅10mまでのクルマ3台用ガレージの開口も実現します。

クリアなデザイン

クリアなデザイン(FRP)

彩光効果の高いファイバーグラスを用いた、乳白色と透明なクリアの組み合わせ。

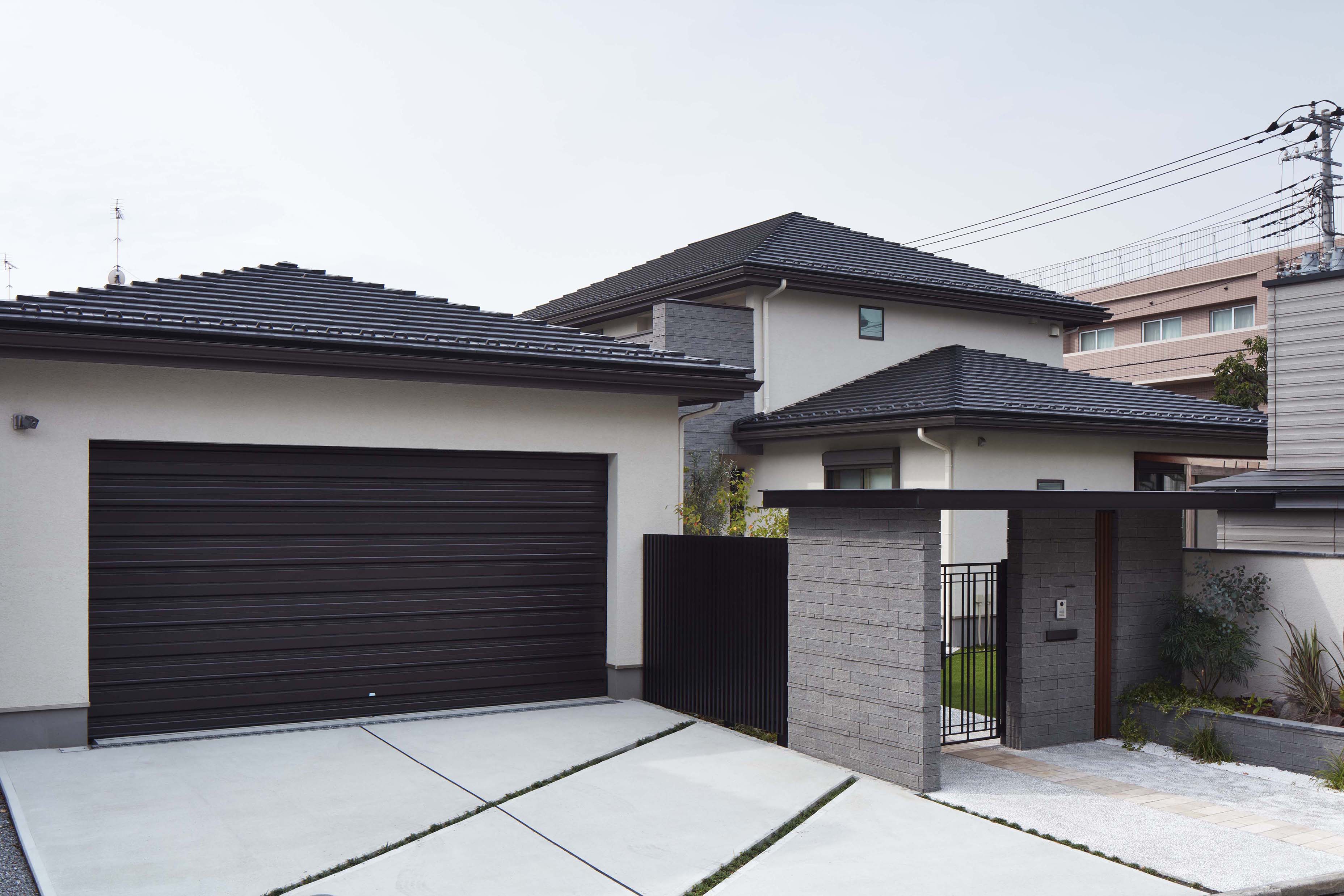

防火設備仕様

防火設備仕様(スチール)

スチールパネル(0.8mm)は、建築基準法に基づいた防火設備としてご用意しています。開口幅8mまで製作可能です。

豊富なカラー塗装も人気

アルミ・スチール・防火仕様タイプは、お好みのカラーに塗装が可能です。コストや機能面だけでなく、外観に合わせたデザイン性も兼ね揃えることができます。

カラー

ブロンズ(エンボス加工・アルミタイプ)

ブロンズ(エンボス加工・アルミタイプ)

ホワイト(スチールタイプ)

ホワイト(スチールタイプ)

乳白+クリア(FRPタイプ)

乳白+クリア(FRPタイプ)

標準色

●アルミタイプ

ホワイト(エンボス)

ホワイト(エンボス)

ブロンズ(エンボス)

ブロンズ(エンボス)

●スチールタイプ

ホワイト

ホワイト

●FRPタイプ

乳白

乳白

クリア

クリア


※指定色塗装はオプションです。

安全性

万一、ドアに障害物が当たっても、二重三重の安心を標準装備しています。

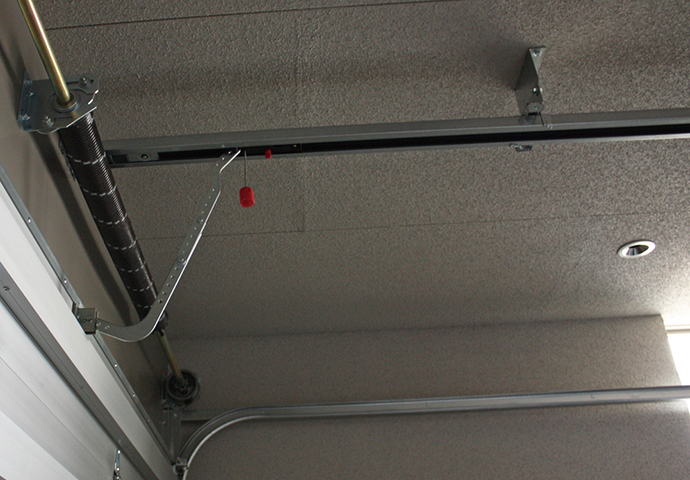

手動切替装置

手動切替装置

モーターは停電などの場合、簡単な操作で手動開閉できる切替装置付きです。

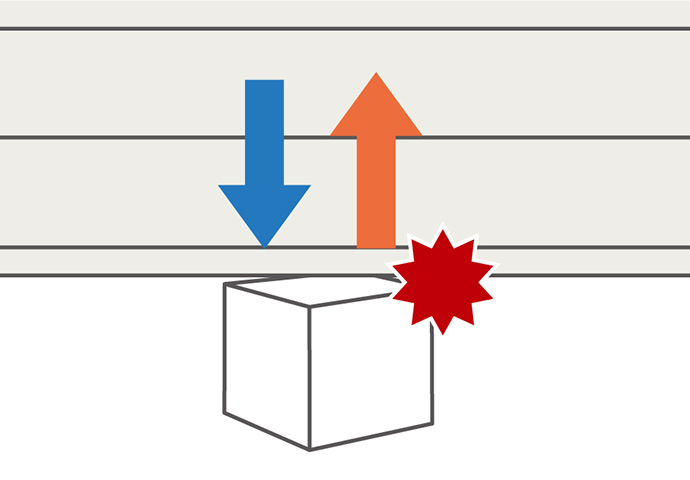

過負荷検知装置(電動機内蔵)

過負荷感知装置(電動機内蔵)

ドアが降下中に障害物などに当たるなど高い負荷を感知した場合、過負荷感知装置が作動し、自動的に反転し停止します。

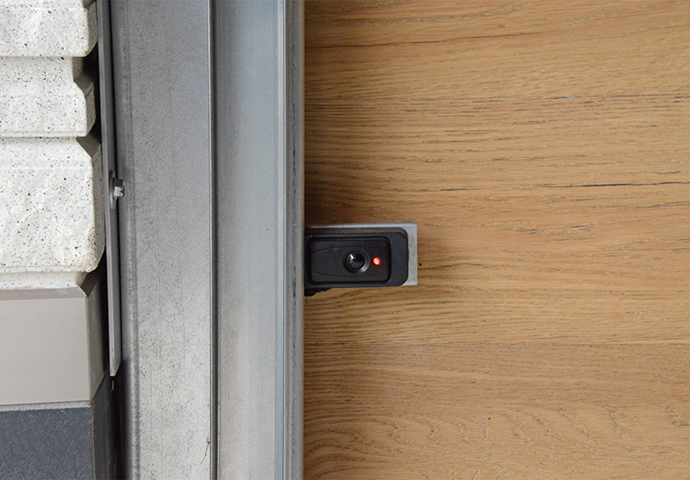

光電センサ

光電センサ

開口部に設置された光電管により、ドアが降下中に人などが光軸を遮った場合作動して、ドアは反転し全開します。
※2段式光電センサも対応可能です。

※設置についてのご注意
オーバードアー以外の出入口を設置する必要がありますが、設置できない場合は、手動切替キー(有償オプション)をご注文ください。故障時などにドアを開けることができなくなる可能性があります。

基本仕様

  アルミタイプ スチールタイプ FRPタイプ
パネル材質 カラーアルミ 高強度カラー鋼板 FRP
枠材 アルミ押出形材 スチール曲げ加工 アルミ押出形材
操作方式 電動式(停電時手動切替装置装備)/手動式
ドア開閉速度 約8秒/M
障害物感知装置 過負荷感知装置(電動機に内蔵)
光電センサ 標準装備

※外観、仕様は改良のため予告なく変更することがありますのでご了承ください。
※「開口高+揚げ高>2,700mm」は、手掛けが付きません。

●リモコン(標準装備)

※ドア3&4台用、薄型タイプはオプションです。

製作範囲

●アルミタイプ

開口寸法(幅) Wo 10,000mm まで
開口寸法(高) Ho 3,000mm まで

※開口幅Wo10,000mm以上の場合は別途ご相談ください。
※ドアサイズ・重量により、電動機及び袖壁、下がり壁の寸法が変わります。お問い合せください。

●スチールタイプ

開口寸法(幅) Wo 8,000mm まで
開口寸法(高) Ho 3,000mm まで

※開口高1,719mm~1,847mm、2,288mm~2,316mmは、ヘッドルームが通常より多く必要です。
※ドアサイズ・重量により、電動機及び袖壁、下がり壁の寸法が変わります。お問い合せください。

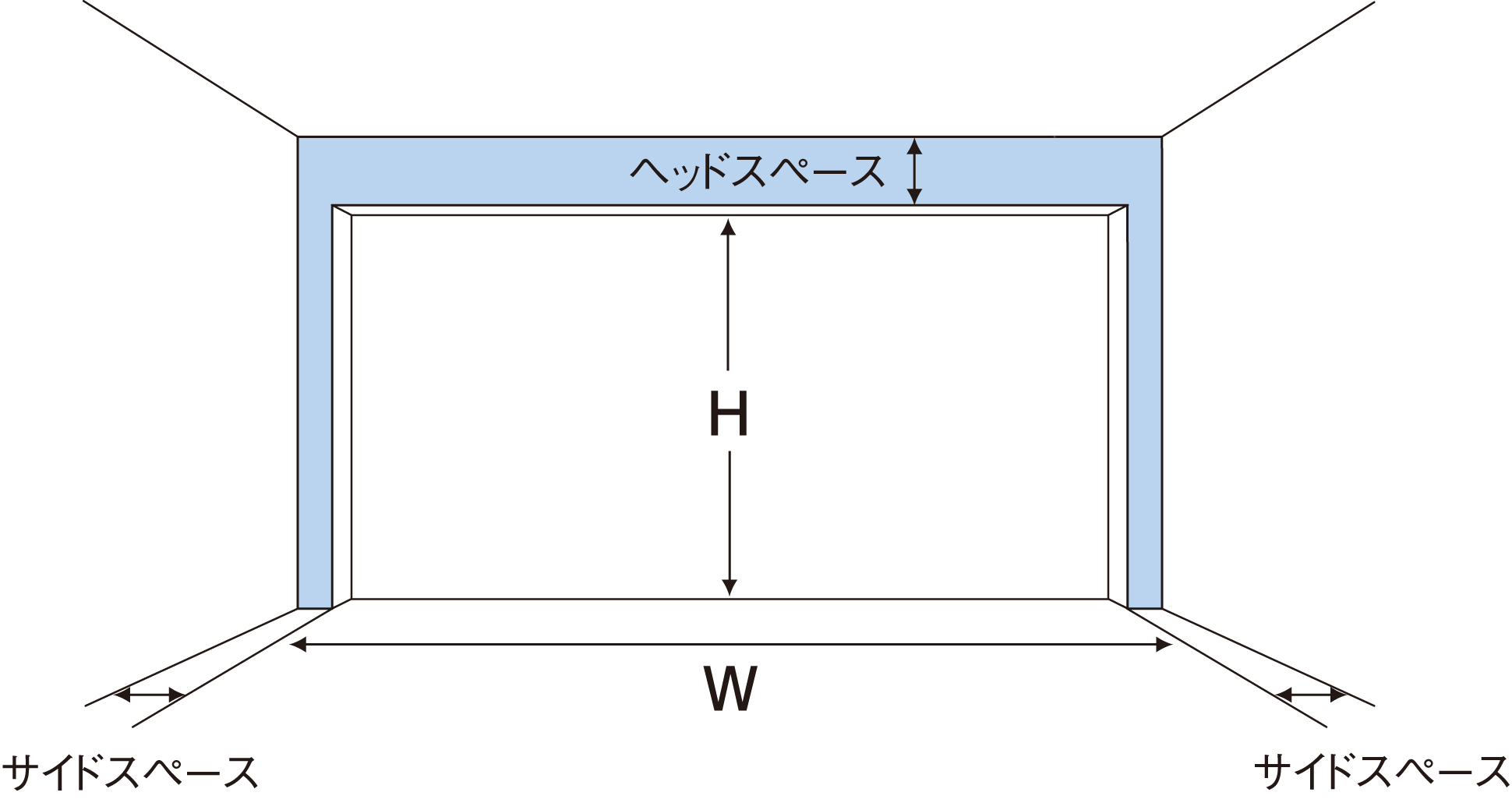

施工必要スペース

収納形式 操作方法

ヘッドスペース  *3
サイドスペース レール奥行*1 格納奥行*1
*2
スタンダード形 手動式 450 150 開口高+800
電動式 450(500) 150 2700 3750
3000 4100
ローヘッド形 手動式 250 200 開口高+1400
電動式 300(350) 200 2700 3900
3000 4250

*1上段:開口高=2100まで 下段:開口高=2101~2400

*2格納奥行きスペースはモーター調整スペースを含みます。

*3(  )寸法は、重量用電動機(ドア重量260kg超~300kg以下)の場合です。

●開口高2401~3000をご希望の場合は当社までご相談ください。

内面図
内面図

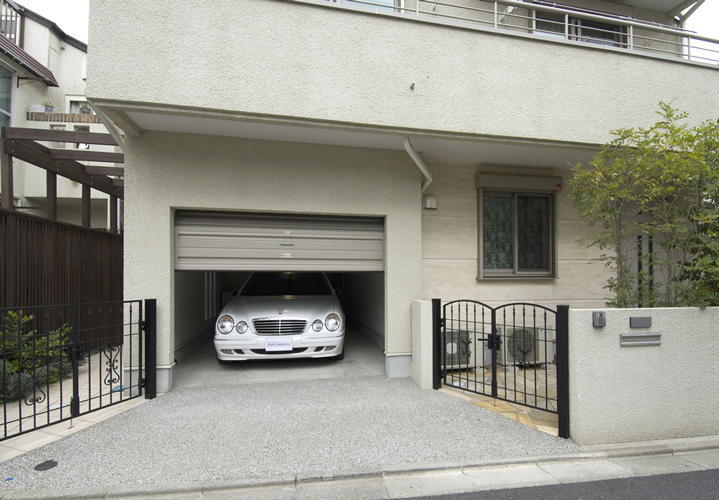

施工事例

シックで落ち着いたブラックドアが外観のアクセントになるガレージ

2世帯住宅の進化形ガレージ

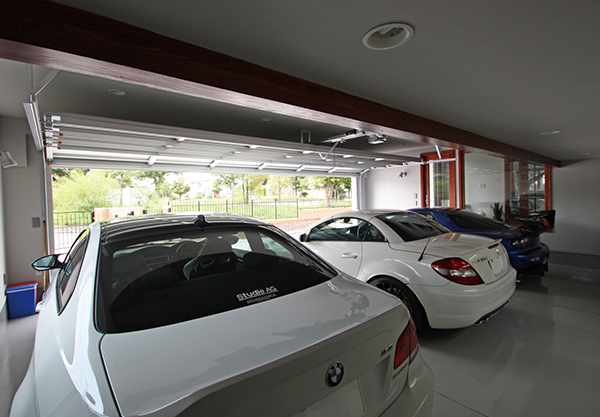

3台のマシーンが眠る超ワイドガレージ
