レイバード

指定色やパウダーコートカラーなどさまざまな塗装が可能で、幅広い選択から個性派のこだわりに応えるポップなモダニズム。
発想豊かな住み手の視点にかなう質感が、行き交う人の視線を釘付けにし、多彩なウインドウデザインが湧き上がる感性を心地よく刺激する。
耐久性に優れたスチールならではのコストパフォーマンスの高さ。
住まいやクルマとの絶妙なデザインバランスが日常をさりげなく彩る至福。
色とデザインと素材感による空間コーディネートが、時代の最先端です。

レイバードの特長

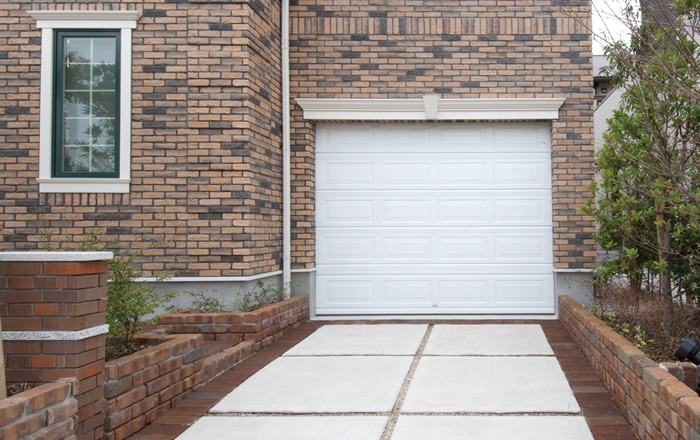

洋風住宅にマッチするデザイン

洋風住宅にマッチするデザイン

ホワイトの額縁模様が、さまざまな洋風住宅のデザインにほどよくマッチ。

コストパフォーマンスに優れる

コストパフォーマンスに優れる

スチールパネルは、耐久性に優れており、コストパフォーマンスが高いのが魅力です。

デザイナーウィンドウ

デザイナーウィンドウ

見た目の華やかさをアップさせる飾り窓をオプションでご用意しています。

カラー

ホワイトミスト(エナメル焼付塗装・標準色)

ホワイトミスト(エナメル焼付塗装・標準色)

ワインレッド(パウダーコートカラー・オプション)

レッド(パウダーコートカラー・オプション)

標準色

ホワイトミスト(エナメル焼付塗装)

ホワイトミスト(エナメル焼付塗装)

パウダーコートカラー(輸入手配品)(オプション)

※納期約4週間

パウダーコートカラー(輸入手配品)(オプション)

パウダーコートメタリックカラー(輸入手配品)(オプション)

パウダーコートメタリックカラー(輸入手配品)(オプション)

デザイナーウィンドウ(オプション)

※納期約4週間

バージニアン

バージニアン

フルビュー

フルビュー

バージニアン

バージニアン



安全性

万一、ドアに障害物が当たっても、二重三重の安全装置があなたを守ります。

手動切替装置

手動切替装置

モーターは停電などの場合、簡単な操作で手動開閉できる切替装置付きです。

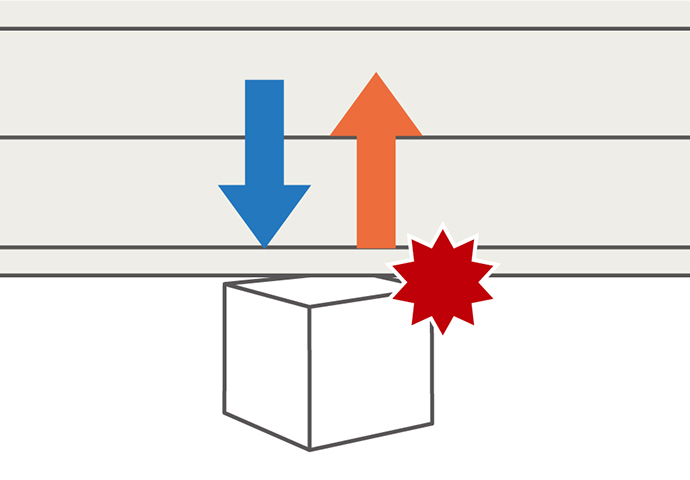

過負荷検知装置(電動機内蔵)

過負荷検知装置(電動機内蔵)

ドアが降下中に障害物などに当たるなど高い負荷を感知した場合、過負荷検知装置が作動し、自動的に反転し停止します。

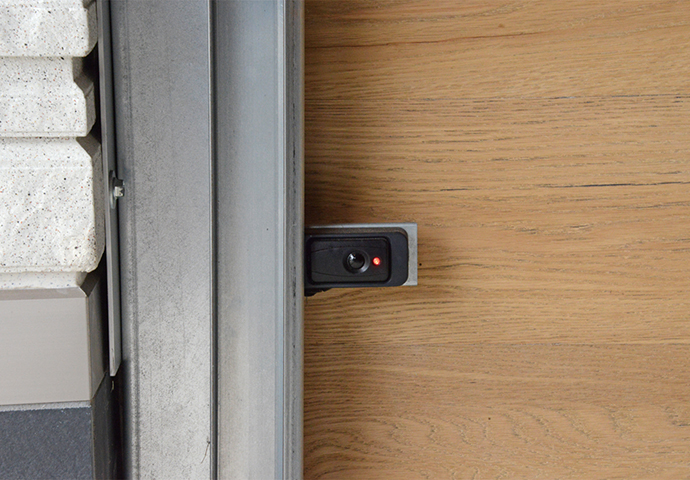

光電センサ

光電センサ

開口部に設置された光電管により、ドアが降下中に人などが光軸を遮った場合作動して、ドアは反転し全開します。
※2段式光電センサも対応可能です。

※設置についてのご注意
オーバードアー以外の出入口を設置する必要がありますが、設置できない場合は、手動切替キー(有償オプション)をご注文ください。故障時などにドアを開けることができなくなる可能性があります。

基本仕様

パネル材質 カラー鋼板
枠材 カラー鋼板
操作方式 電動式(停電時手動切替装置装備)/手動式
ドア開閉速度 約8秒/M
障害物検知装置 過負荷検知装置(電動機に内蔵)
光電センサ 標準装備
耐風圧力 ・レギュラー(75シリーズ)
 750N/m2
 風圧指定のない一般地域

・シリーズ1(100シリーズ)
 1,000N/m2
 風の強い地域

※外観、仕様は改良のため予告なく変更することがありますのでご了承ください。

●リモコン(標準装備)

リモコン(標準装備)

※ドア3&4台用、薄型タイプはオプションです。

製作範囲(規格標準在庫品)

  ドア高(インチ/mm) 開口高(mm)
H寸法 7′(2.134) 2,100
8′(2.439) 2,400
  ドア幅(インチ/mm) 開口幅(mm)
W寸法 8′2″(2.489) 2,440
9′2″(2.794) 2,740
10′2″(3.099) 3,050
16′2″(4.928) 4,875
17′2″(5.232) 5,180
18′2″(5.537) 5,485

※特注寸法などもお問い合わせください。

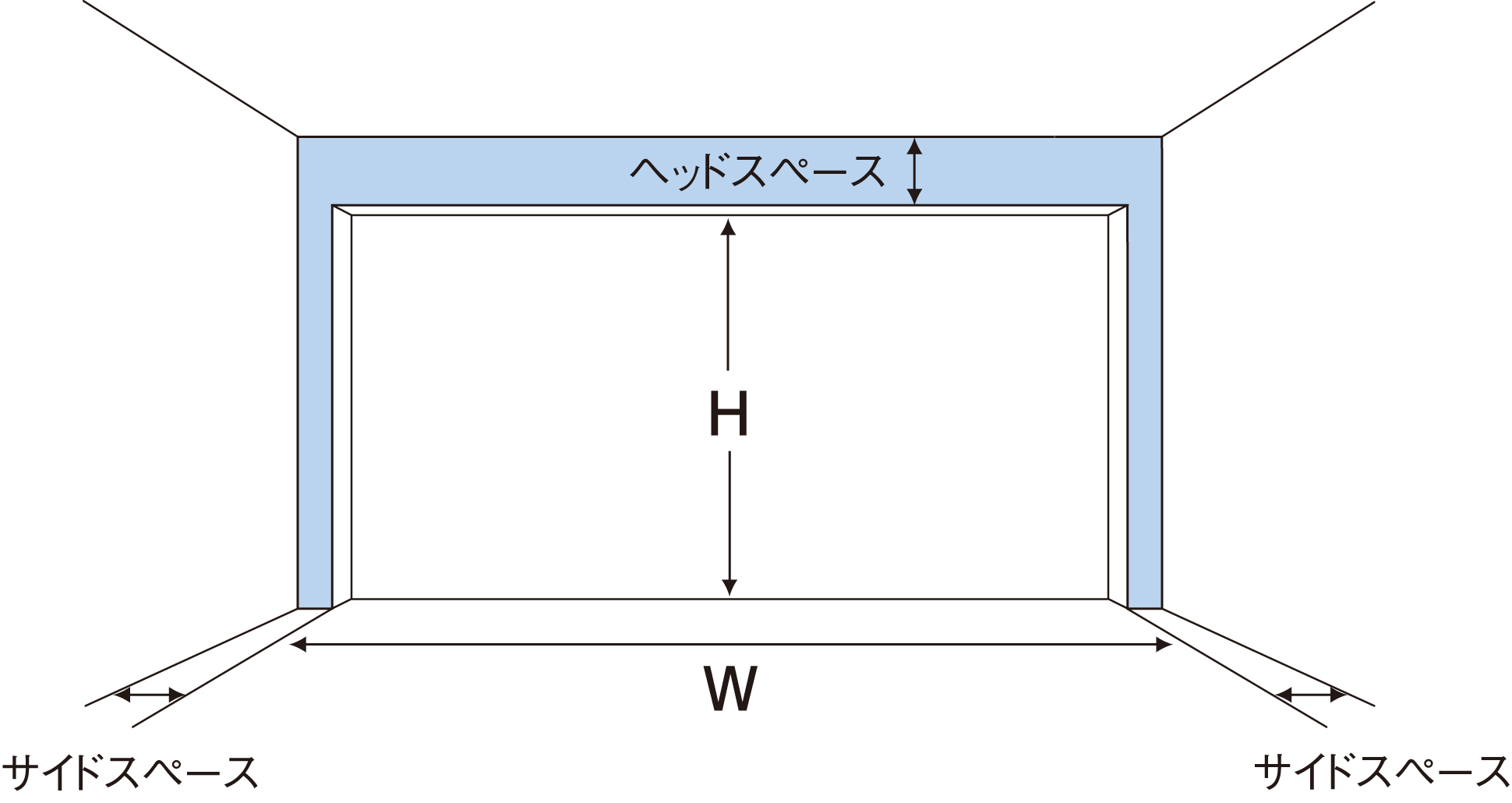

施工必要スペース

収納形式 操作方法 ヘッドスペース サイドスペース レール奥行 *1 格納奥行*1
*2
スタンダード形 手動式 400 150 2700
3000
電動式 450 150 2700 3750
3000 4100
ローヘッド形 電動式 400 150 2700 3750
3000 4100

*1上段:開口高=2100 下段:開口高=2400

*2格納奥行きスペースはモーター調整スペースを含みます。

●開口高2401~3000を希望の場合は当社までご相談ください。

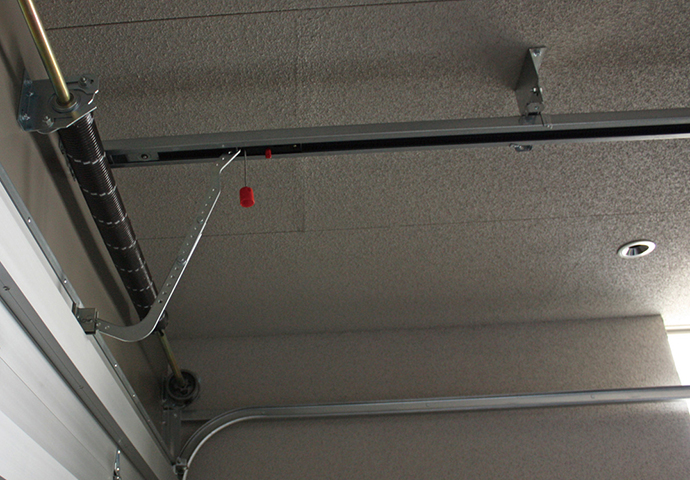

内面図

内面図

施工事例

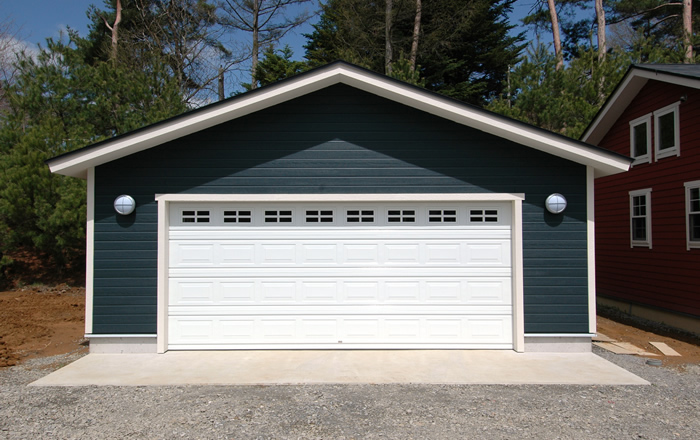

自然豊かな環境でリゾートライフを満喫

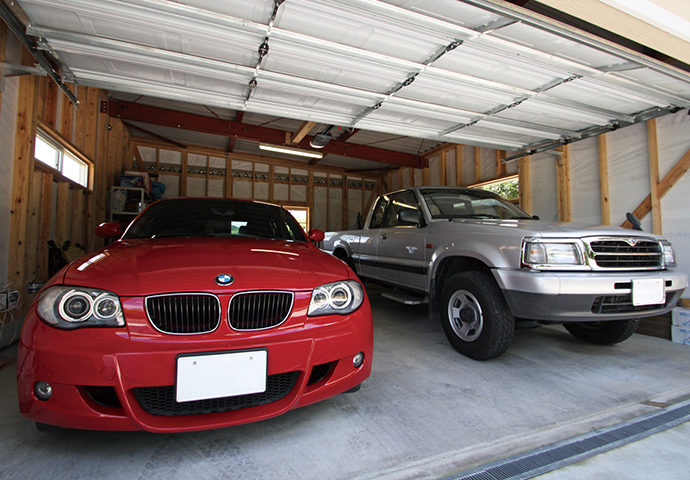

趣味を楽しむガレージで快適ライフ

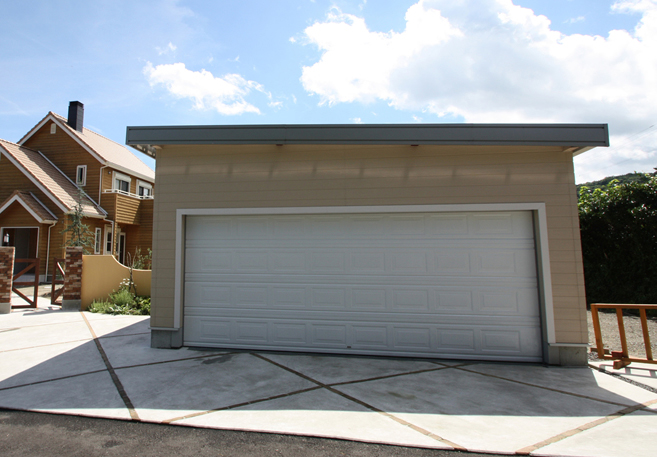

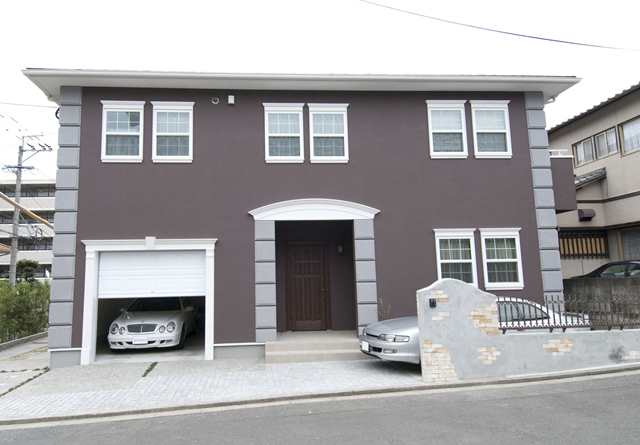

アメリカ郊外風住宅地のガレージ

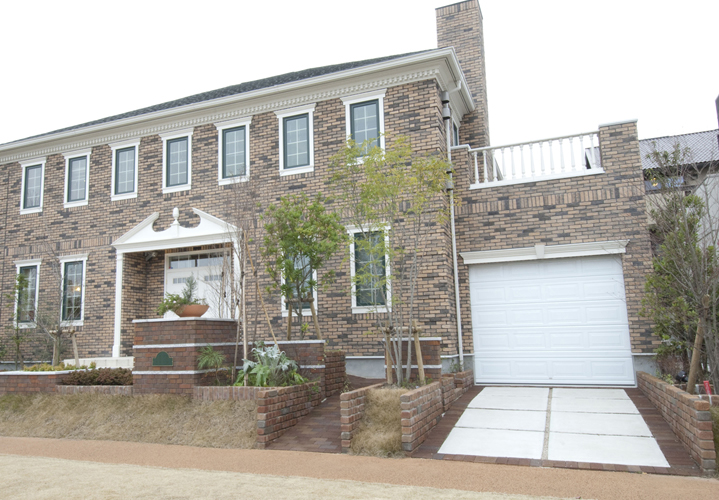

アメリカ東海岸風邸宅のガレージ
