防火設備仕様モクバード

トップページ > 製品ラインナップ > 防火設備仕様モクバード

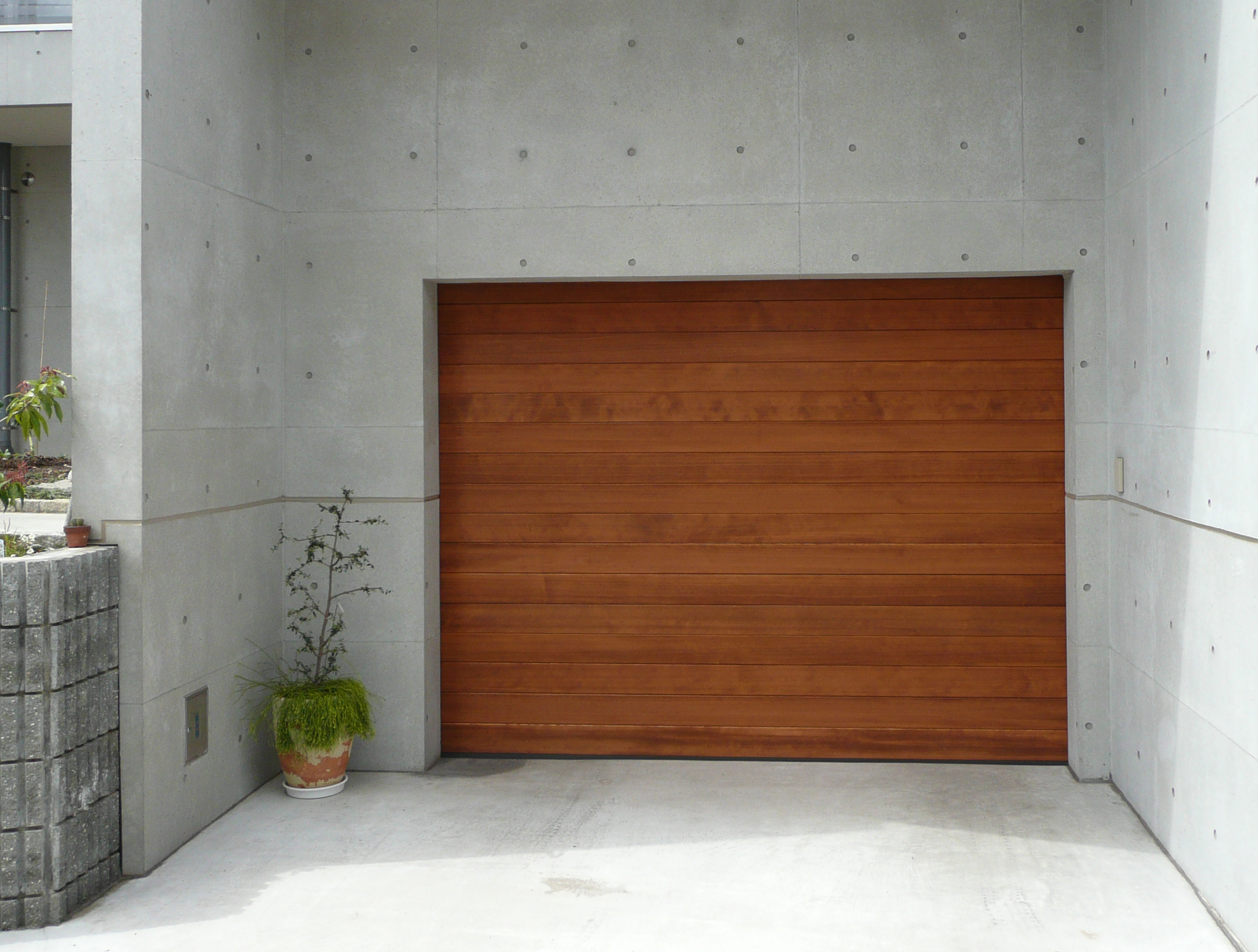

防火地域などの外壁開口部に設ける「準遮炎性能」「遮炎性能」を有する防火設備です。

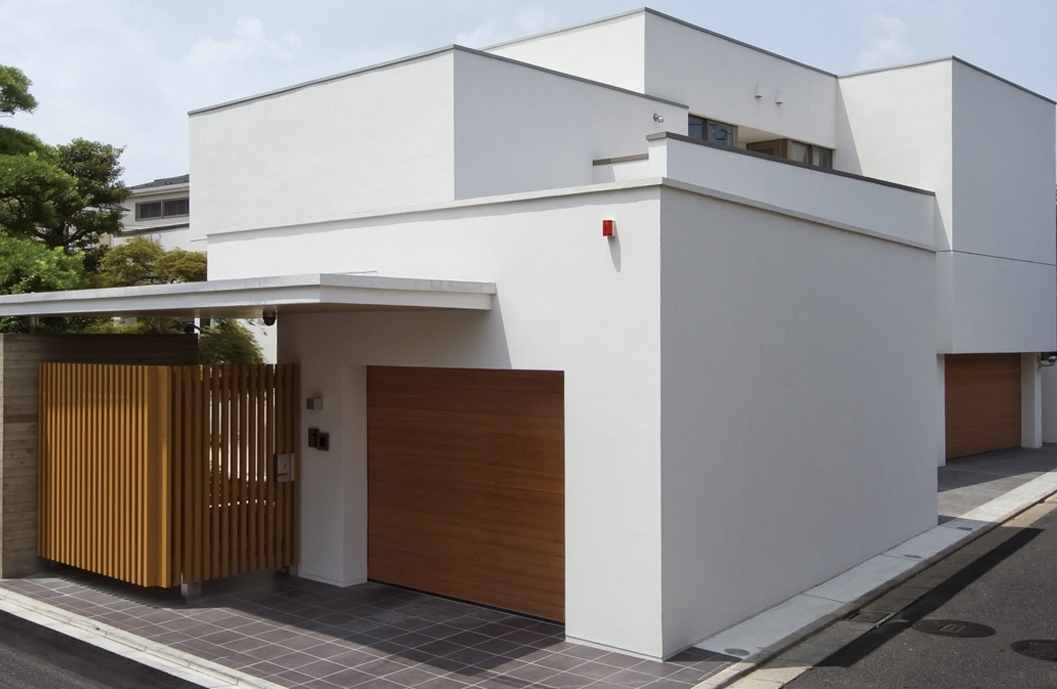

美しいフラット仕上げの天然木が醸し出す本物の木の温もりが、大切な愛車を優しく包みます。

防火設備認定品

<準遮炎性能 EC-0026>

防火

防火・準防火地域でも隣地境界線や道路中央線からの距離を気にせず取り付けできます。開口幅5,600mmまで可能です。ドアは外部からの延焼を20分間おさえる機能を有しています。

<遮炎性能 EB-1724>

構造(オプション)

耐火・準耐火建築物に取り付けできます。3階建てにも設置が可能です。ドアは屋内外からの延焼を20分間おさえる機能を有しています。

対象

<準遮炎性能 EC-0026>
・防火地域で延べ面積が50㎡以下の1階建て建築物
・準防火地域で地階を除く階数が2以下かつ延べ面積が500㎡以下の建築物

<遮炎性能 EB-1724>
・耐火・準耐火建築物
・3階建てにも設置できます。

カラー

参考塗装色(バトン)

改正建築基準法・シックハウス対応F☆☆☆☆設定

ライトオーク

ウォールナット

ダークオーク

オーク

ウォルナット

ダークブラウン

エボニー

ナチュラルブラウン

マホガニー

パイン

ナチュラル

ブラック

チーク

ホワイト

ドリフトウッド

ミディアムブラウン

ライトオーク

ライトオーク

レッドオーク

レッドオーク

※天然木を使用しているため、木目や生地の違いにより塗装のムラなどが生じることがあります。また、若干の反り・割れ・腐食などが起こり得ることをご了承ください。

安全性

万一、ドアに障害物が当たっても、二重三重の安全装置があなたを守ります。

手動切替装置

手動切替装置

モーターは停電などの場合、簡単な操作で手動開閉できる切替装置付きです。

過負荷検知装置

過負荷検知装置(電動機内蔵)

ドアが降下中に障害物などに当たるなど高い負荷を感知した場合、過負荷検知装置が作動し、自動的に反転し停止します。

光電センサー

光電センサー

開口部に設置された光電管により、ドアが降下中に人などが光軸を遮った場合作動して、ドアは反転し全開します。
※2段式光電センサも対応可能です。
※<遮炎性能EB-1724>用光電センサーは別タイプとなりますのでお問い合わせください。

基本仕様

ドア厚 <準遮炎性能EC-0026> 50.5mm
<遮炎性能EB-1724>  48.5mm
パネル材質(フラット) <準遮炎性能EC-0026> 米松
<遮炎性能EB-1724> 米ヒバ、米松、米杉、米栂
操作方式 電動式(停電時手動切替装置装備)
ドア開閉速度 約8秒/M
障害物検知装置 過負荷検知装置(電動機に内蔵)
光電センサ 標準装備

※外部手動切替キーの設置は不可です。(オーバードアー以外の出入口を必ず設置ください)
※外観、仕様は改良のため予告なく変更することがありますのでご了承ください。

●リモコン(標準装備)

※ドア3&4台用、薄型タイプはオプションです。
※<遮炎性能EB-1724>用リモコンは別タイプとなりますのでお問い合わせください。

製作範囲

開口寸法(幅) <準遮炎性能EC-0026> Wo 5,600mm まで
<遮炎性能EB-1724>  Wo 2,620mm まで
開口寸法(高) <準遮炎性能EC-0026> Ho 3,000mm まで
<遮炎性能EB-1724>  Ho 2,655mm まで

※両サイドのドアのかぶり+35mmずつ、トップのドアかぶり+60mm。
※ドアサイズ・重量により、電動機及び袖壁、下がり壁の寸法が変わります。お問い合わせください。
※W寸法によりH寸法は異なります。

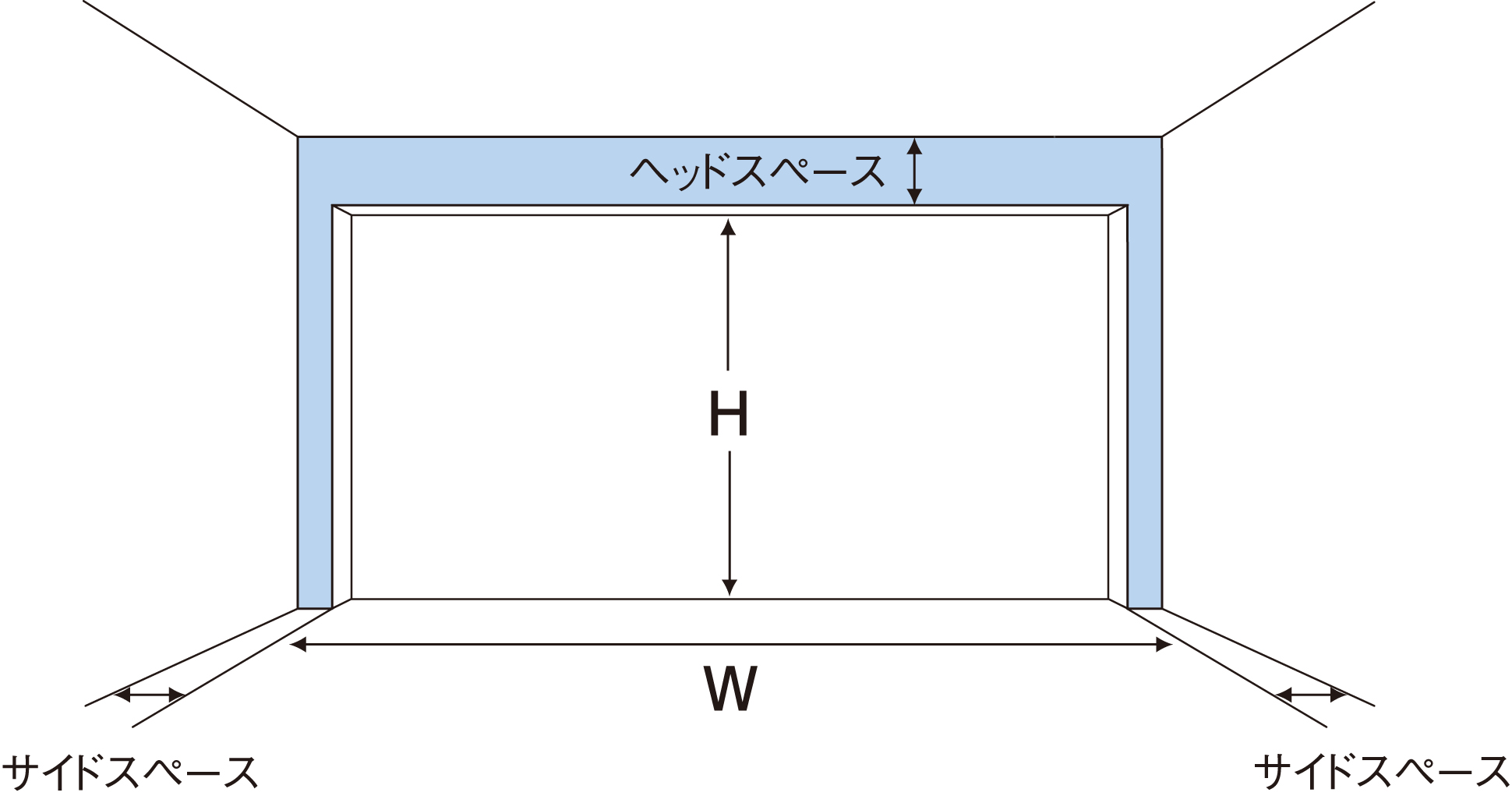

施工必要スペース

  収納形式 ヘッドスペース サイドスペース 格納奥行*1*2
準遮炎性能
EC-0026
スタンダード形 500(550) 170 3750
4100
ローヘッド形 350(400) 220 3900
4250
遮炎性能
EB-1724
スタンダード形 550 170 3185
3495
ローヘッド形 350 220 3410
3720

*1上段:開口高=2100まで 下段:開口高=2101~2400以内

*2開口高2401~をご希望の場合は当社までご相談ください。

●( )内は重量用モーター使用寸法です。

内面図
内面図
